Gamme Orchestra

Références des centrales et coffrets d'alimentation

Type Centrales Coffrets d'alimentation
Référence 2720 2740 4501S 4503M 4503G
Lignes bus RS485 2 4 - - -
Interfaces lecteurs maxi 16 (8/Bus) 32 (8/Bus) - - -
UTL intégrables / coffret 1 2 1 2 4
Alimentation 12 Vcc - 2,7 A 12 Vcc - 1,3 A 12 Vcc - 2,7 A
Capacité de batterie 12 V - 16 Ah 12 V - 25 Ah 12 V - 7 Ah 12 V - 16 Ah 12 V - 25 Ah

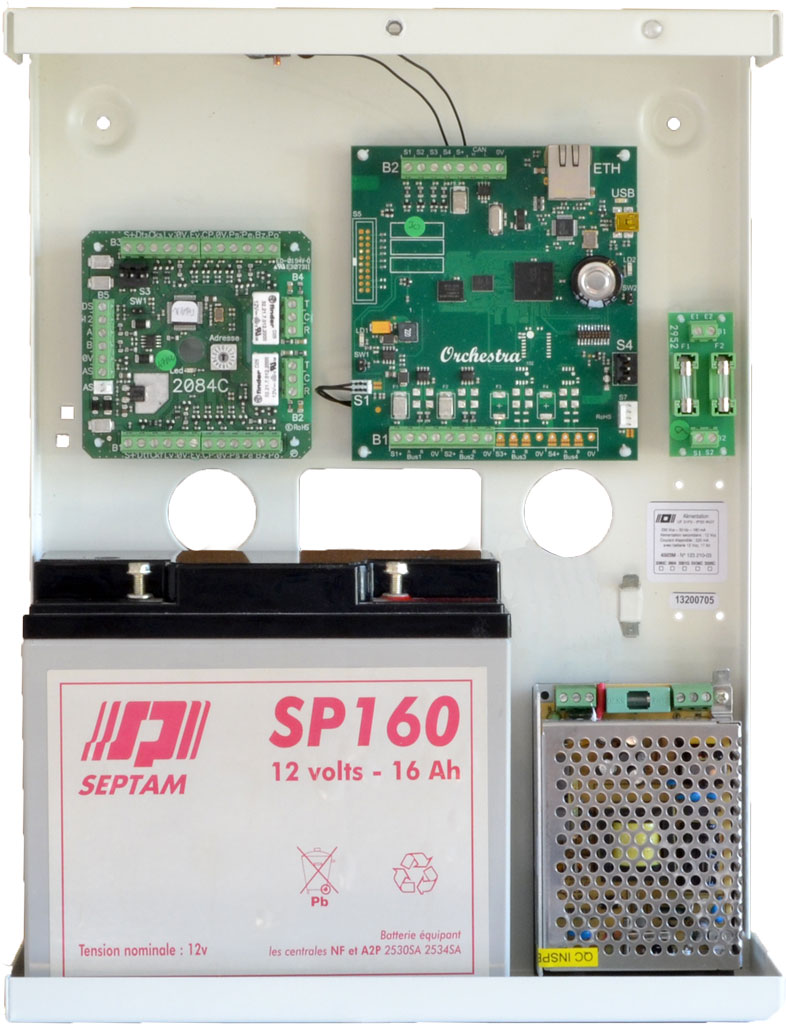

2720

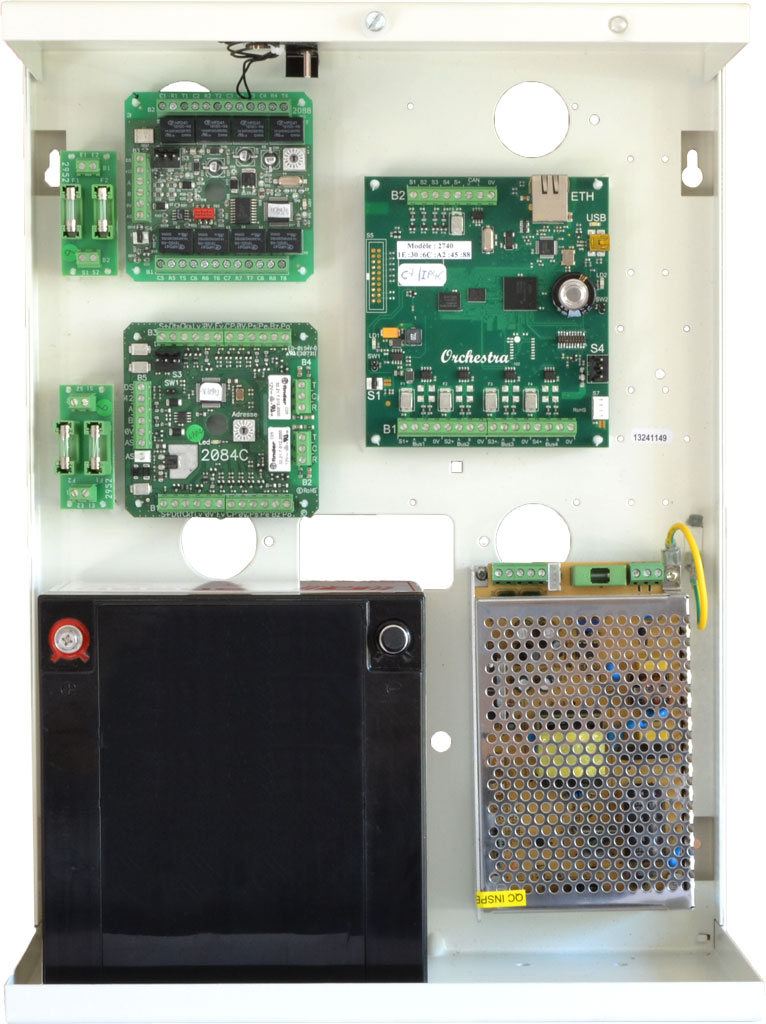

2740

Caractéristiques des centrales

Référence Centrale 2720 Centrale 2740
Bus RS485 (1 000 m maxi) 2 4
UTL 2082/2084 16 (8 par Bus RS485) 32 (8 par Bus RS485)
Nombre d'accès et lecteurs 32/32 64/32
Auto-détection de la configuration présente Oui Oui
Utilisateurs 10 000 10 000
Familles d'utilisateurs 100 100
Identifiants 20 000 (3 par utilisateur maxi)
Groupe d'accès 255 ( 2 par utilisateur, 1 principal + 1 secondaire)
Groupe d'accès par utilisateur 2
Calendriers et créneaux horaires 128 (48 créneaux par calendrier) + 100 périodes fériées
Nombre de niveaux d'ascenceur par centrale 256 512
Anti Pass-Back local et géographique 16 zones (interopérabilité "offline"des centrales avec bus Can)
Sécurité des accès Accès libre avec présence du premier arrivé - badge + code - Fonction sas - Scénarios de crise - Fonction escorte (gestion accompagnateur /accompagné)
Mémoire d'événements 10.000 10.000
Alimentation 230 Vca / 12 Vcc - 2,7 A
Capacité de batterie 12 V / 17 Ah 12 V / 25 Ah
Coffret métal - Dimensions 375 x 285 x 90 mm 425 x 315 x 175 mm

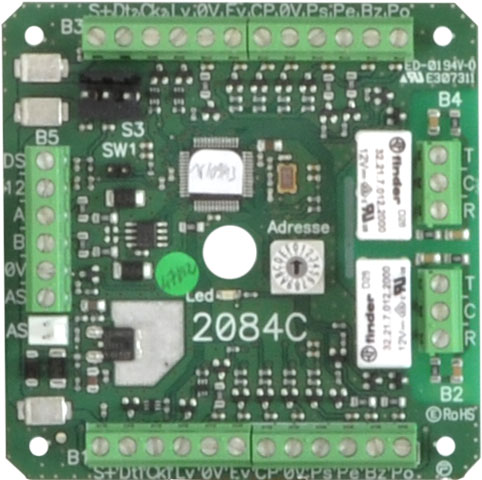

2084C

Interfaces lecteur 2082/2084

  • Liaison centrale 2720/2740 via Bus RS485 - 1 000 m maxi
  • Auto-dĂ©tection formats Wiegand/Clock Data jusqu’à 128 bits
  • Lecture d’identifiants jusqu’à 16 digits
  • Multi-technologies d’identification
    • ProximitĂ© 125 KHz (HID, puce MARIN, TEMIC...) Lecture/Ă©criture 13,56 Mhz Mifare Classic, DESFire, NXP, ICLASS BiomĂ©trie (empreintes digitales, rĂ©seau veineux)
    • MagnĂ©tique Ă  dĂ©filement, Codes Ă  barres, Radio, Clavier...

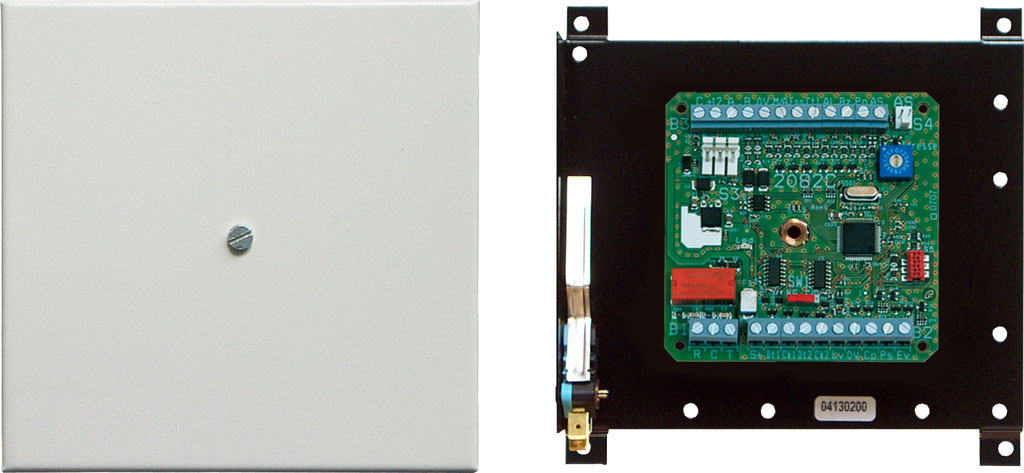

UTL 2082 en coffret métal

Référence 2082 2084
Accès 1 2
Lecteurs 2 2
Entrées 3 3
Sorties 1 relais 5 A
+ 6 sorties 0 V		 2 relais 5 A
+ 6 sorties 0 V
Alimentation 12 Vcc / 80 mA
Coffret MĂ©tal
Dimensions 120 x 120 x 40 mm
Schéma
(cliquer pour agrandir)
(cliquer pour agrandir)

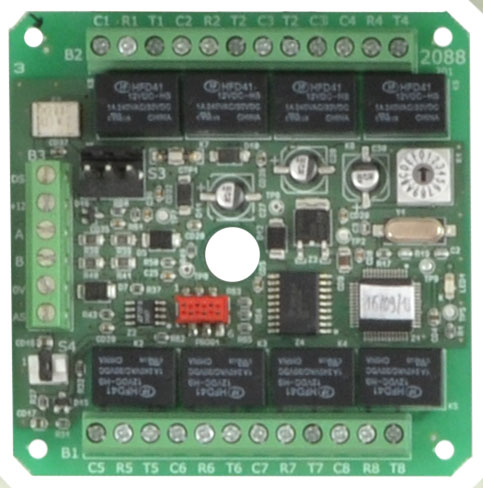

2088C

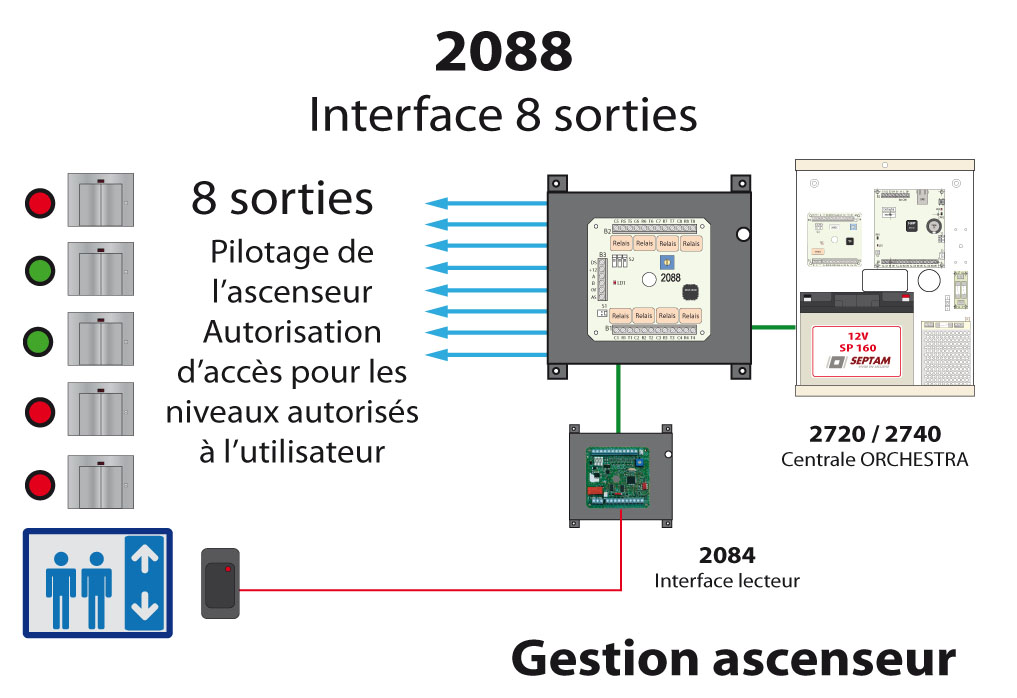

Interface ascenseur 2088

  • 8 sorties relais CRT (1 A @ 30 V)
  • Liaison centrale ORCHESTRA via bus RS485
    • 2720 : 32 interfaces - 256 niveaux
    • 2740 : 64 interfaces - 512 niveaux
  • Gestion accès libre/niveau paramĂ©trable pour chaque Ă©tage
  • Asservissement lecteur embarquĂ© dans la cabine
